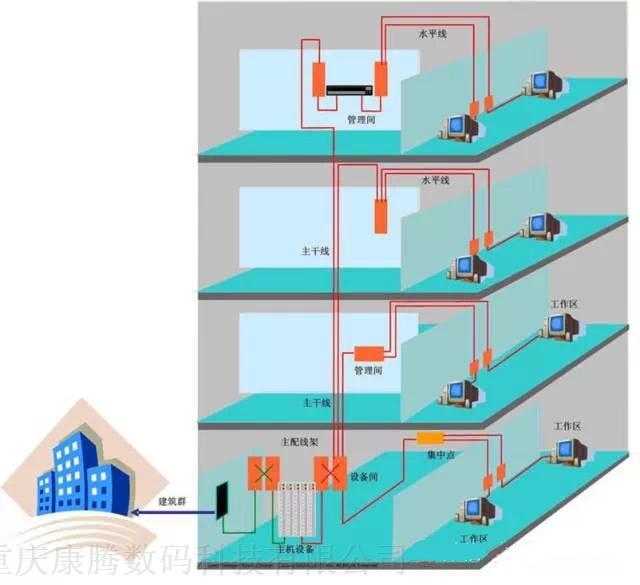

综合布线是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统,是建筑物内的"信息高速公路".它既使语音、数据、图像通信设备和交换设备与其它信息管理系统彼此相连,也使这些设备与外部通信网络相连接.



　　设计一个合理的综合布线系统一般有七个步骤:



　　1、分析用户需求;2、获取建筑物平面图;3、系统结构设计;4、布线路由设计;5、可行性论证;6、绘制综合布线施工图;7、编制综合布线用料清单





确定电缆的长度



　　要计算整座楼宇的水平布线用线量和光纤用量,首先要计算出每个楼层的用线量,然后对各楼层用线量进行汇总即可.每个楼层用线量的计算公式如下:



　　① L = 1.1×(LMAX(最大)+LMIN(最小))/2 +6



　　② H=C*(1+2+3+N-1)+(N-1)*(12+12)



　　其中,① L为每个楼层用线量,LMAX为最远的信息插座离楼层管理间的距离,LMIN为最近的信息插座离楼层管理间的距离,6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素).② H为总用光纤长度,N为楼层,12为端对容差(主要考虑施工光纤溶接和走线长度,因两端都需要熔接即为12+12).

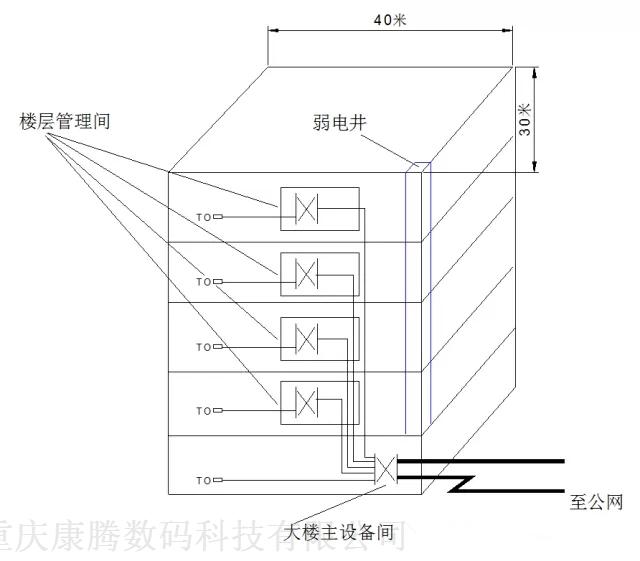

应用示例:大楼共5层,层高3.5米,楼长40米,楼宽30米,每层信息点数为60个,语音点为40个,弱电井设于楼的一角,配线间与弱电井在同一角,为10平方米小房间,水平电缆最长Lmax=60米,最短Lmin=15米.估算出整座楼宇的用线量.



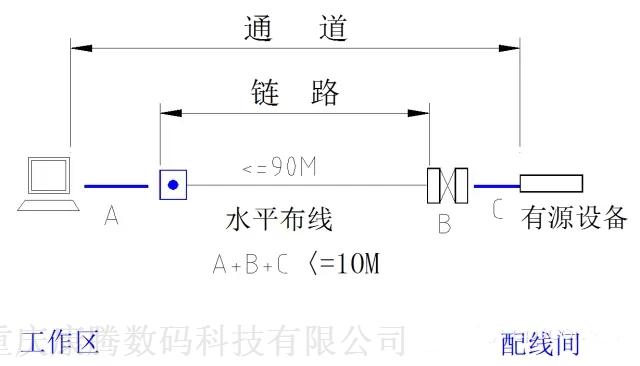

　　水平布线的长度会因为走线方式和点的布置有较大的差别,电缆用量的常用算法如下.



每个信息点平均长度:



　　L = 1.1×(LMAX(最大)+LMIN(最小))/2 +6= 1.1×(60+15)/2+6= 47.25米其中10%为备用余量,6米为端接冗差平均每箱电缆(305米/箱)布放信息点数量:



　　N = 305/47.25=6.45 取N=6(即一箱网线可以布6个信息点)所有信息点需要电缆数据用缆=数据点数量/NA =5x60/6=50(箱)语音用缆=语音点数量/NB =200/6=33.33



　　综合布线线缆计量单位长度:



　　四对UTP电缆单位: 1箱=1000英尺=305米



　　本工程使用线缆数量:数据用缆 A=50箱;



　　室内光缆长度:H=3.5*(1+2+3+4)+4*(12+12)=131米



　　可以得出需要数据线缆50箱,室内光纤131米
